电子无尘车间的设计与建设

电子无尘车间，也称为洁净室或清净室，在电子工业中特指一个对空气中的悬浮微粒（尘埃、颗粒物）进行严格控制的空间环境。其核心目标不再是像医院或日化车间那样以控制微生物为主，而是防止微小的颗粒物对精密电子产品造成危害。

这些微粒，即便是肉眼完全不可见的，对于微米、纳米级别的电路和元器件而言，却如同“巨石”一般。它们落在芯片、磁头或显示屏上，可能导致：

● 短路：微粒桥接了两个本应绝缘的电路。

● 断路：微粒阻断了一条本应导通的电路。

● 性能劣化：影响元器件的电性参数，导致产品性能不稳定或寿命缩短。

● 成品率下降：直接导致产品良品率降低，造成巨大的经济损失。

因此，电子无尘车间是半导体、集成电路、液晶显示、光电子、航空航天电子等高端制造业不可或缺的基础设施。

关键控制参数包括：

● 空气洁净度等级：依据国际标准 ISO 14644-1 进行划分，从最洁净的ISO 1级到ISO 9级。在电子行业中，常见的是 ISO 5级（百级）、ISO 6级（千级） 和 ISO 7级（万级）。

● 温湿度：需要极高的控制精度（如温度±0.1~0.5°C，湿度±1~5%RH），因为温湿度的波动会影响光刻胶的粘度、设备的对准精度和材料的物理特性。

● 静电控制：静电是电子产品的“头号杀手”。无尘车间必须通过一系列措施（如防静电地板、电离器等）将静电产生和积累控制在最低水平。

● 气流组织：采用单向流（曾称“层流”） 方式，使洁净空气像活塞一样以均匀的断面风速将污染物迅速排出。

电子无尘车间的设计与建设是衡量一个国家高端制造业水平的重要标志。它是一个集成了建筑、精密机械、自动化、物理、化学等多学科技术的复杂系统工程。

（一）设计阶段：精度与稳定性的基石

1、需求分析与等级定位

● 工艺决定等级：设计之初必须深入了解生产工艺流程。例如，前道的光刻、刻蚀区域通常需要ISO 4-5级（十级到百级），而后道的封装、测试区域可能只需要ISO 6-7级（千级到万级）。

● 遵循严格标准：除了ISO 14644，还需遵循半导体行业的特定标准和规范，如美国的IEST-RP系列推荐规程。

● 微振动与电磁干扰考量：高端工艺设备（如EUV光刻机）对微振动和电磁屏蔽有极高要求，需要在选址和结构设计阶段就进行专项评估和控制。

2、核心系统设计

建筑与结构设计：

● 大空间、高承重：为满足工艺布局的灵活性和重型设备（如扩散炉）的承载，通常采用大跨度钢结构，楼面荷载远高于普通工业厂房。

● 高架地板系统：普遍采用高架地板，其下方空间作为回风静压箱 和动力、管线敷设层。地板需采用导电或防静电材料。

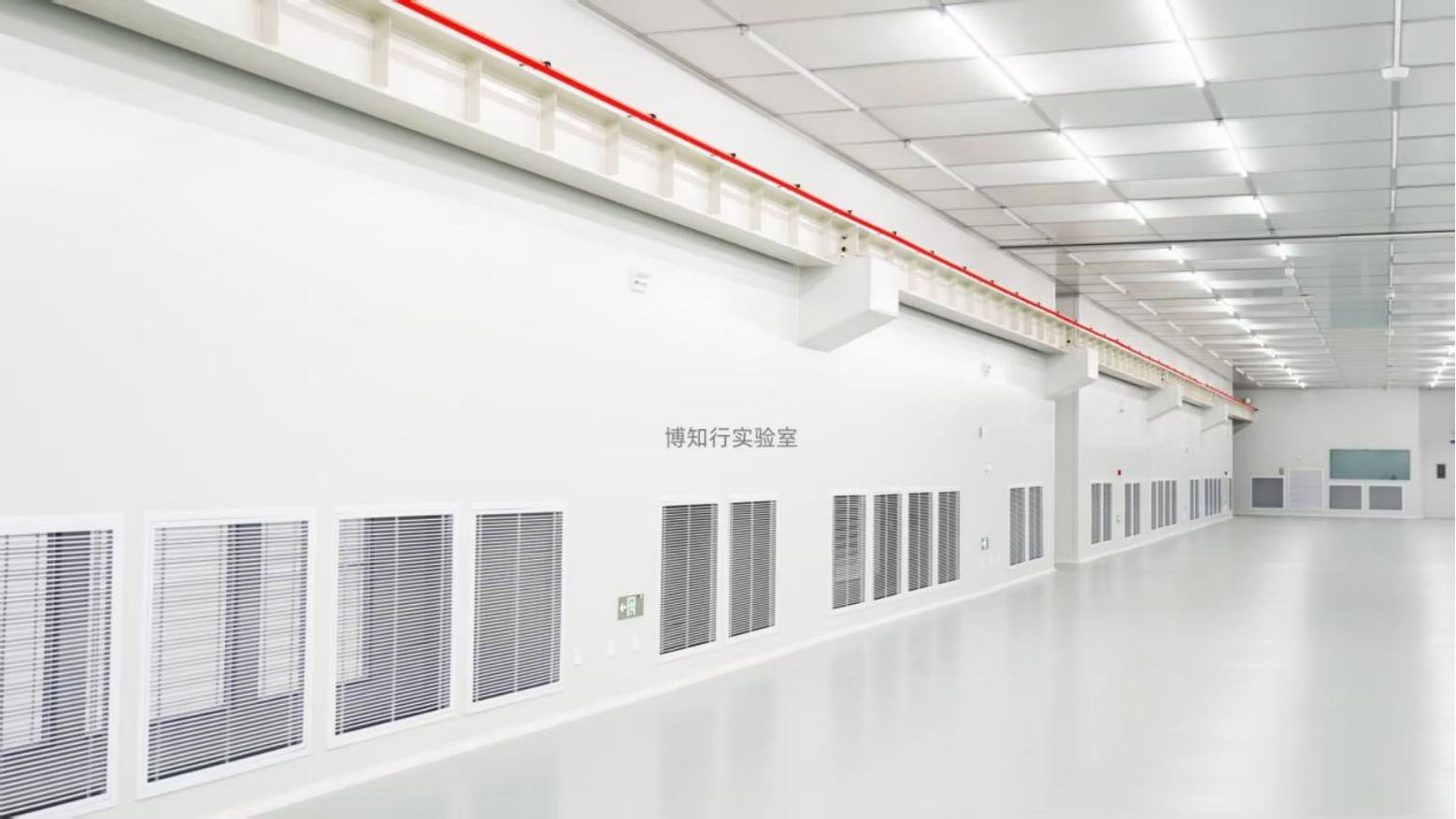

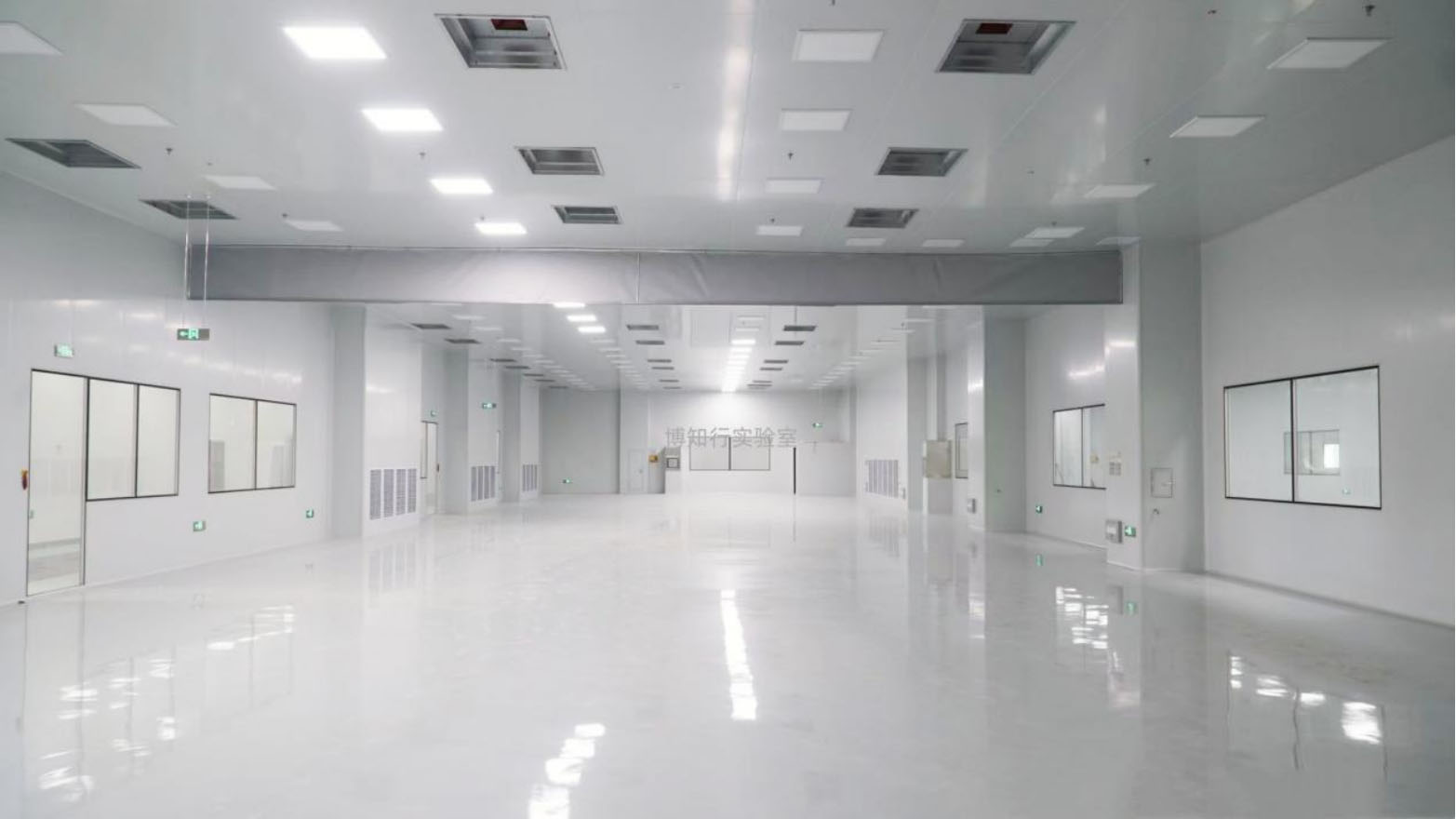

● 墙面与吊顶：采用金属壁板，表面平滑、不产尘、易清洁。吊顶系统需承载满布的高效过滤器送风口和FFU。

暖通空调（MAU+FFU+DC/干盘管）系统设计——技术核心：

● 三级送风模式：这是现代电子洁净车间最主流的方案。

● 新风机组（MAU）：处理室外新风，承担全部的冷热湿负荷，确保送入车间内的空气恒温恒湿。

● 风机过滤单元（FFU）：在吊顶上密集布置，构成洁净空气的“心脏”。它从静压箱内吸风，经内部高效过滤器（HEPA/ULPA）过滤后，垂直向下送出洁净的单向流空气。FFU系统灵活、节能且便于维护。

● 干盘管（DCC）：布置在回风夹道或高架地板下，负责抵消由生产设备和人员产生的“显热”负荷，因其不通冷冻水，故无结露风险，确保湿度稳定。

● 气流与压差控制：通过精确控制MAU送风量和车间排风量，来维持严格的正压梯度，防止外部污染侵入。

超纯水与特气系统：

● 超纯水系统：芯片清洗等工艺需要电阻率高达18.2 MΩ·cm的超纯水，其制备、输送和回收系统是车间的“血脉”，管道需采用高纯惰性材料（如PVDF），防止离子析出。

● 特种气体系统：输送高纯、易燃、有毒、腐蚀性特种气体的管路系统是“生命线”，设计上需强调安全性（如双套管、泄漏检测、尾气处理）和稳定性。

防静电与智能化系统：

● 全面静电防护：从防静电地板、工作服、腕带，到环境电离器，构成一个完整的静电释放（ESD）防护体系。

● 厂务监控系统（FMB）：对洁净室的温湿度、压差、洁净度、电力、纯水、特气等所有参数进行7x24小时实时监控、记录和自动调节，是实现无人化智能工厂的关键。

（二）建设阶段：毫米级的精度追求

1、施工管理

电子洁净车间的建设被称为“超级工程”，要求施工单位具备顶尖的机电和洁净室总包能力。施工过程中的清洁管理（“洁净化施工”）至关重要，所有进场材料和人员都必须经过严格的清洁程序。

2、关键工序控制

● 结构施工：确保地面的平整度（Fₗ值）、水平度极高，以满足设备安装和气流组织的需求。

● 风管与管道焊接：特气管道需采用自动轨道焊机进行焊接，确保内壁光滑无瑕疵，防止滞留和污染。

● 密封技术：所有壁板接缝、管线穿墙处必须使用高性能密封胶进行无缝密封，确保气密性万无一失。

3、测试与认证

● 严格的调试流程：遵循从安装确认（IQ）、运行确认（OQ）到性能确认（PQ）的完整流程。

● 综合性能测试：

气流均匀性和风速测试

高效过滤器检漏测试（PAO法）

洁净度等级认证（粒子计数）

温湿度与压差稳定性测试

自净时间测试

微振动和静电测试

（三）运行与维护：永不间断的守护

● 严格的运行规程：制定比日化车间更为严格的人员、物料进出和操作流程。

● 预防性维护体系：对FFU电机、MAU、干盘管、水泵等关键设备建立周期性的预防性维护计划，防患于未然。

● 持续监控与优化：通过FMB系统持续收集数据，利用大数据分析优化系统运行策略，在保证环境参数的前提下，实现能源消耗的最低化。

电子无尘车间是现代电子信息产业的基石，是科技皇冠上的明珠。其设计与建设的复杂性和精度要求，代表了工业工程领域的最高水平。从一颗沙粒到一枚芯片的蜕变，正是在这样一个近乎“完美”的受控环境中完成的。随着芯片制程不断向更小的纳米级别迈进，对无尘车间环境控制的要求也将愈发严苛，这将持续推动着相关技术不断向前发展。投资和建设一个顶级的电子无尘车间，是国家与企业占据全球高科技产业竞争制高点的战略性举措。
